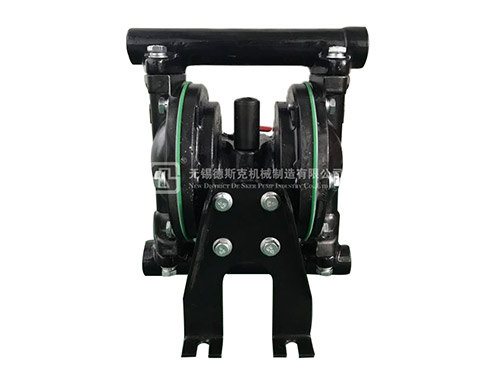

單向氣動隔膜泵由工作腔和氣動腔兩部分組成，中間有隔膜片隔開，壓縮空氣由進氣口進入氣動腔，由于壓力增大使隔膜片向左移，主彈簧被壓縮，單向閥開啟，將工作腔中的介質壓出，氣動閥芯左移關閉進氣口，空氣經閥瓣，氣動套，氣壓室，由出氣孔排出，氣動腔減壓，隔膜片復位并向右推，進氣口開啟，進入下一個動作周期。連續往復式運動引導介質吸入和排出，完成介質的輸送工作。壓縮空氣為動力，工作過程中不會產成火花、靜電和電磁干擾，可直接用于易燃易爆場所。結構合理，操作方便。介質的流量可根據其粘度及使用需求量，通過改變氣源壓力或針形閥的進氣量來進行為無級調節。

　　單向氣動隔膜泵由工作腔和氣動腔兩大部分組成，中間由隔膜片隔開，如圖示：壓縮空氣由進氣口進入氣動腔，由于壓力增大使隔膜片向左移，主彈簧被壓縮，單向閥開啟，將工作腔中的介質壓出，氣動閥芯左移關閉進氣口，空氣經閥瓣、氣動套、氣壓室，由出氣口排出，氣動腔減壓，隔膜片復位并向右推，進氣口開啟，進入下一個動作周期。連續往復式運動引導介質吸入和排出，完成介質的輸送工作。
